GSM basic [Pendahuluan]

Posted on August 12, 2009. Filed under: Telco | Tags: arsitektur gsm, GSM, kecepatan, pengenalan GSM |

- Apa itu GSM ?

GSM atau Group Special Mobile dan sekarang yang lebih dikenal dengan Global System For Mobile. Merupkan standarisasi telekomunikasi yang dibuat oleh ETSI dan standarisasi yang paling banyak digunakan di dunia. GSM sebenarnya merupakan produk tahun 1999 atau lebih dikenal sebagai 2G. Aplikasi yang mampu ditangani oleh 2G adalah messaging/sms dan voice. Dengan berkembangnya teknologi komunikasi data dan IP berkembang pulalah teknologi GSM(2G) menuju 3G. Pada tahun 2000 GPRS menjadi terobosan baru pada teknologi GSM kemudian disusul EDGE tahun 2001 dan UMTS 2002.

- Kecepatan data & Arsitektur GSM

Kecepatan data yang diberikan juga semakin meningkat GSM memiliki kecepatan transfer data 1 – 10 Kb/s, GPRS 56 – 115 Kb/s, lalu EDGE 384 kb/s dan UMTS 1Mb-2Mb/s. Hal ini karena layanan mobile phone tidak hanya voice dan text namun juga data seperti Grafik (MMS), mobile office(wap,http) dan video. Meski perkembangan teknologi GSM berkembang sangat pesat, namun aristektur dari GSM tidaklah berubah secara signifikan. GSM network subsytem terdiri dari :

1. Mobile Station

Mobile station atau yang disebut dengan handphone, PDA phone dsb merupakan entitas end user seperti komputer pada jaringan komputer.

2. SIM (Subscriber Identifier Module)

Merupakan chip/card yang digunakan untuk membedakan antar MS sekaligus sbagai billing, bertindak sebagai database client side. Terhubung dengan HLR(tidak langsung) dan VLR(langsung)

3. BTS (Base Transceiver Station)

Menyediakan konsumsi radio bagi MS seperti slot user dan channel yang digunakan. Dapat dianalogikan seperti AP(Access Point) pada jaringan wireless. Terhubung dengan MS pada Abis – Interface (akan saya jelaskan di post berikutnya)

4. BSC (Base Station Controller)

Pengendali BTS skaligus penyedia sumber daya radio. Terhubung dengan BTS lewat A interface (akan saya jelaskan di post berikutnya). BSC dan BTS disebut BSS (Base Station System).

5.  TRAU (Transcoding Rate and Adaption Unit)

Merupakan bagain dari BSC, berfungsi sebagai pengatur sumber daya frekuensi dan data kompresi.

6. MSC (Mobile Services Switching Center)

Fungsi utamanya adalah sebagai pengatur rute (routing) pada ingoing call atau outgoing call dan pengaturan user channel pada A – interface. Dapat diibaratkan sebagai router pada jaringan komunikasi data.

7. HLR (Home Location Register)

Merupakan database subscriber / user pengguna telekomunikasi yang jumlahnya ratusan ribu data. Terhubung langsung dengan MSC.

8. VLR (Visitor Location Register)

Juga merupakan database subscriber namun jumlahnya sangat sedikit. Digunakan pada saat roaming (yaitu pada saat user menghubungi user yang tidak satu local area. Misal: user yang kode nomernya 022[bandung] menghubungi user yang kode nomernya 0272[Klaten]. Roaming merupakan terminologi pada GSM yang mengijinkan MS dapat menerima dan melakukan panggilan, akses data meski tidak berada pada area layanan asalnya). VLR juga digunakan saat location update (akan saya jelaskan di post berikutnya ~ banyak banget dah   ).

8. EIR (Equipment Identity Register)

Juga database tempat bersemayamnya IMEI (International Mobile Equipment Identity). Dapat digunakan untuk melakukan tracking terhadap MS yang dicuri atau barring (blocking) sehingga MS yang telah dicuri tidak dapat digunakan lagi.

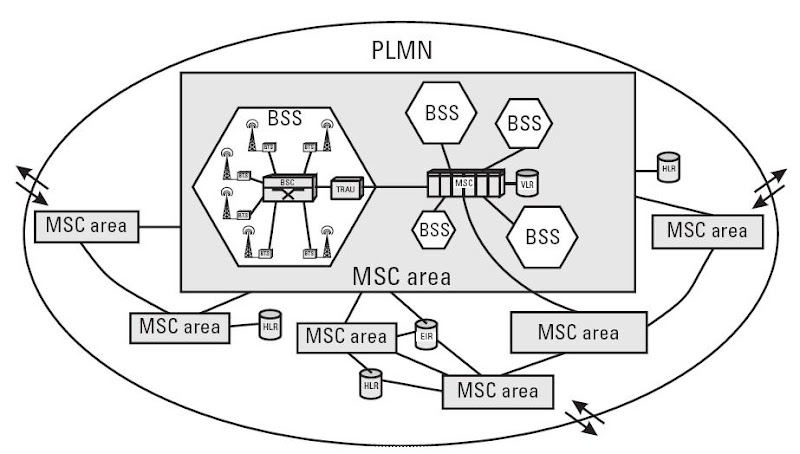

Semua elemen diatas dari 1 – 8 disebut PLMN (Public Line Mobile Network) GSM. Yang dapat digambarkan seperti dibawah ini:

Untuk yang lebih besar klik disini

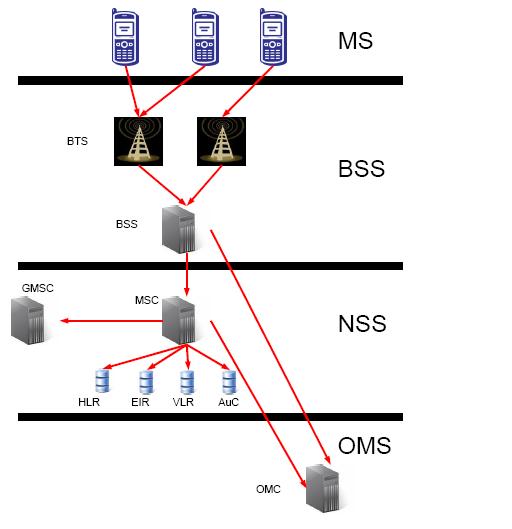

Sedangkan sistem arsitektur dari GSM adalah sebagai berikut:

1. MS (mobile station)

2. BSS (Base Station System) terdiri dari BTS dan BSC

3. NSS (Network Switching Subsytem) teridiri dari MSC, GMSC, hlr, vlr dsb

4. OMS (Operation & Maintenance Management Station) terdiri dari OMC

Yang diilustrasikan sebagai berikut :

Klik disini untuk memperbesar

Ada beberapa perbedaan sistem GSM(2G) dengan UMTS(3-3.5G) pada UMTS dikenal SGSN dan GGSN dan beberapa interface lainnya. Saya sendiri belum begitu paham dengan sistem UMTS karena saya cuma sertifikasi GSM (2G) saja, maaf ya

Untuk post perdananya sampai disini aja dulu, besok akan saya lanjutkan dengan GSM system Interfaces, GSM operation band dan metode akses pada telekomunikasi. Terima Kasih jika ada yang mo baca, lagian ini buat pengingat – ingat bagi diri saya pribadi. Background saya orang IT (Informatika) mungkin banyak yang salah pas jelasin dan nerangin tentang masalah telco untuk itu saya mohon koreksinya kepada para suhu telco di Indonesia

SPU

Telco’s newbie and ZTE – Asia Pacific GSM BSS engineer certified.

Maju terus IT dan Telekomunikasi di Indonesia.
